خمسة عوامل رئيسية يجب مراعاتها عند استخدام الأنابيب ذات الزعانف الملحومة
خمسة عوامل رئيسية يجب مراعاتها عند اختيار الأنابيب ذات الزعانف الملحومة
اختيارأنابيب الزعانف الملحومةيتطلب نظام نقل الحرارة الصناعي أكثر من مجرد اختيار أنبوب ذي مساحة سطح كبيرة. يجب أن يتوافق التصميم الأمثل مع درجة حرارة العملية، وظروف السائل، وحمل الحرارة، والأحمال الميكانيكية، ومتطلبات الصيانة. قد يؤدي عدم التوافق إلى زيادة انخفاض الضغط، وتسريع الترسيب، أو تقصير عمر المعدات.
بالنسبة لمصنعي الغلايات، ومقاولي الهندسة والمشتريات والإنشاء، ومحطات توليد الطاقة، ومصافي النفط، ومصنعي المبادلات الحرارية، يتمثل الهدف في تحقيق نقل حراري موثوق دون إضافة تكاليف تشغيل غير ضرورية. قبل طلب عروض الأسعار، ينبغي على المشترين تحديد ظروف التشغيل ومقارنة هندسة الزعانف، وجودة التركيب، والمواد، وضوابط الجودة لدى الموردين.أنابيب الزعانف الملحومةيساعد الاعتماد على هذه العوامل في مواءمة أداء المعدات مع متطلبات المشروع.
1. كيف تؤثر ظروف التشغيل على اختيار الأنابيب ذات الزعانف الملحومة؟
ابدأ بحساب حمل نقل الحرارة والظروف على جانبي المبادل الحراري. سجّل درجات حرارة المدخل والمخرج، وضغط التشغيل، ومعدل التدفق، وتركيب السائل، والتغيرات المتوقعة في الحمل. تساعد هذه القيم المهندسين على تحديد مساحة السطح المطلوبة وتقييم ما إذا كان التصميم يفي بأهداف الأداء.
اختيارأنابيب الزعانف الملحومةيعتمد ذلك أيضاً على الغاز أو السائل المار عبر السطح المزود بالزعانف. غالباً ما يكون انتقال الحرارة من جانب الغاز هو العامل المحدد في تطبيقات تحويل الغاز إلى سائل، ولهذا السبب يمكن للأسطح الممتدة تحسين انتقال الحرارة دون زيادة حجم المعدات بشكل كبير.
مع ذلك، لا تعني زيادة مساحة السطح بالضرورة تحسين الأداء العام. فالمسافة بين الزعانف وارتفاعها يؤثران على انخفاض الضغط، والتلوث، وسهولة التنظيف.
راجع هذه الشروط قبل تحديد التصميم:
درجة حرارة:تحقق من درجات حرارة التصميم العادية والقصوى، بما في ذلك دورات بدء التشغيل والإيقاف.
ضغط:تأكد من ضغط التصميم، وسماكة جدار الأنبوب، ومتطلبات البناء المعمول بها.
معدل التدفق:قم بتقييم السرعة وانخفاض الضغط على جانبي المبادل الحراري.
كيمياء السوائل:تحديد المكونات المسببة للتآكل والرطوبة والجسيمات والرواسب المحتملة.
القدرة على تحمل الحرارة:حدد معدل نقل الحرارة المطلوب ونطاق التشغيل المقبول.
أمبادل حراري ذو أنابيب مزودة بزعانفينبغي تقييم النظام كنظام حراري وميكانيكي متكامل. لا يمكن لهندسة الزعانف أن تعوض عن بيانات العملية غير الدقيقة أو عن مبادل حراري صغير الحجم.
2. ما هو شكل الزعانف وطريقة اللحام الأنسب لتطبيقك؟
يؤثر شكل الزعانف على مساحة نقل الحرارة، ومقاومة التدفق، والمتانة الميكانيكية، ومقاومة الترسبات. ويعتمد التصميم الأمثل على ما إذا كانت الأولوية في التطبيق هي الأداء الحراري، أو المتانة، أو الحجم الصغير، أو سهولة التنظيف.
قارن بين التكوينات الشائعة للزعانف

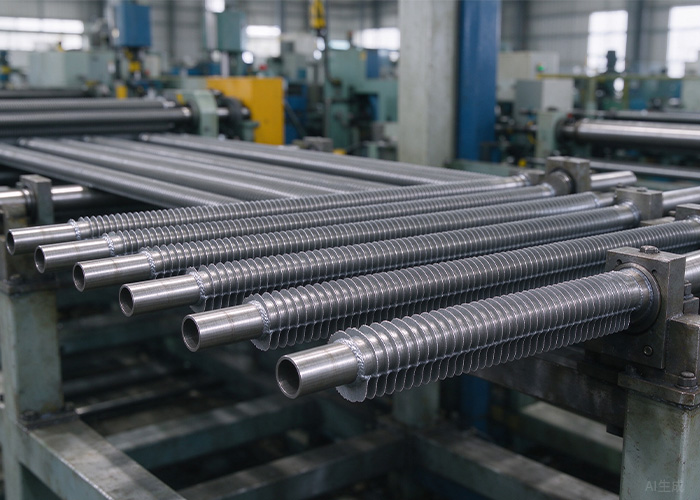

أأنبوب زعنفة ملحوم بتردد عالٍتستخدم هذه التقنية زعنفة متصلة بالأنبوب عبر عملية لحام عالية التردد. تُنشئ هذه الطريقة رابطة معدنية، وتُستخدم عادةً عندما يكون تثبيت الزعنفة بشكل موثوق ونقل الحرارة بكفاءة أمرًا بالغ الأهمية. ينبغي على المشترين التحقق من استمرارية اللحام، وأبعاد الزعنفة، ومتطلبات الفحص.

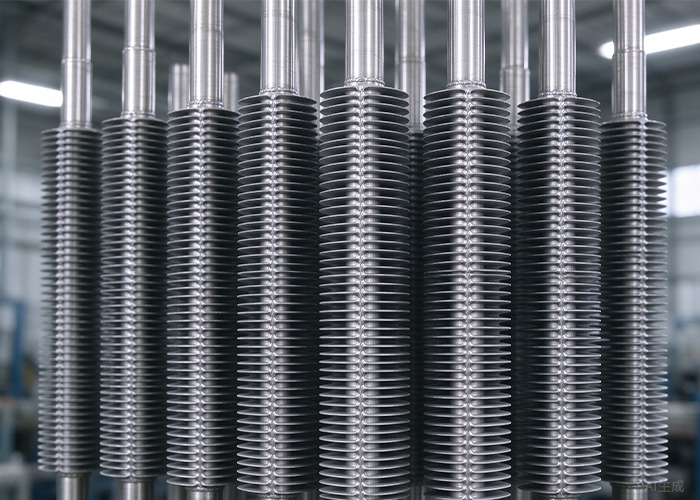

أأنبوب ذو زعانف حلزونية ملحومةيحتوي على زعنفة حلزونية ملفوفة حول الأنبوب. يوفر تصميمه مساحة سطحية واسعة، ويُستخدم في المبادلات الحرارية الصناعية وأنظمة الغلايات. تأكد من مطابقة ارتفاع الزعنفة وسماكتها ومسافة التباعد بينها وأبعاد الأنبوب مع التصميم الحراري.

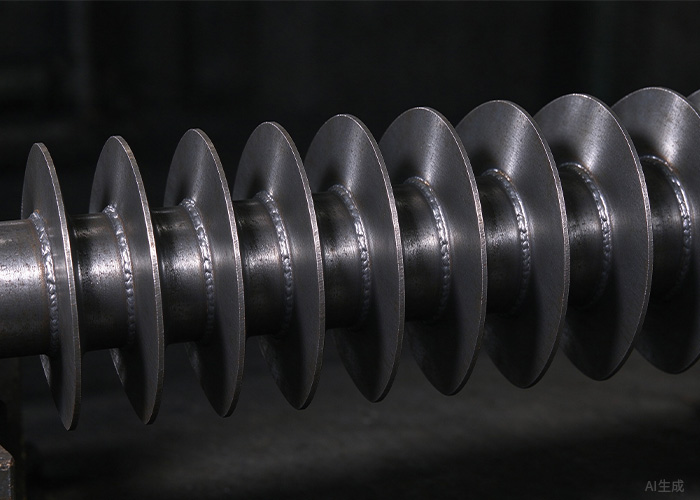

أأنبوب الزعنفة المسننةيحتوي على فواصل أو شقوق على طول حافة الزعنفة. قد يُسهم هذا التصميم في زيادة الاضطراب في بعض تطبيقات جانب الغاز. مع ذلك، يجب تقييم هندسته من حيث التلوث، وانخفاض الضغط، وسهولة التنظيف، والمتانة الميكانيكية.
عند مقارنة التكوينات، اطلب من المهندسين تقييم ما يلي:
ارتفاع الزعانف، وسماكتها، وخطوة التباعد، ونسبة مساحة السطح
القطر الخارجي للأنبوب وسماكة الجدار
انخفاض الضغط المتوقع وتوزيع التدفق
مقاومة الاهتزاز والتلف الميكانيكي
سهولة الوصول للتنظيف واحتمالية تراكم الرواسب
تُعدّ طريقة التثبيت بنفس أهمية شكل الزعنفة. فالتثبيت المحكم يدعم انتقال الحرارة بين الأنبوب والزعنفة، بينما قد يؤدي التثبيت الضعيف أو غير المنتظم إلى زيادة المقاومة الحرارية وإثارة مخاوف تتعلق بالموثوقية.
للحصول على خدمة تتطلب دقة عالية، قارن اتساق التصنيع لـأنبوب زعنفة ملحوم بتردد عالٍمع مراعاة الأبعاد المطلوبة للمشروع ومعايير الجودة بدلاً من الاختيار بناءً على اسم المنتج فقط.
3. كيف ينبغي أن تتناسب مواد الأنابيب والزعانف مع درجة الحرارة ومخاطر التآكل؟
ينبغي أن يراعي اختيار المواد كلاً من السائل الموجود داخل الأنبوب والبيئة المحيطة بالزعانف. قد يكون الفولاذ الكربوني مناسبًا لبعض التطبيقات، بينما قد يكون الفولاذ المقاوم للصدأ أو سبائك أخرى ضروريًا عندما تتطلب عوامل مثل التآكل أو درجة الحرارة أو التركيب الكيميائي للعملية مقاومة أكبر.
لأنابيب مزودة بزعانف للغلاياتينبغي على المشترين التأكد من مادة الأنابيب، ودرجة حرارة التشغيل، والضغط، ومعايير الغلايات أو معدات الضغط المطبقة. ويمكن أن يؤثر تركيب غازات الاحتراق، والرطوبة، والرماد، ودورات التشغيل على التآكل وتكوّن الرواسب. وفي أنظمة الاحتراق واستعادة الحرارة المهدرة، قد تزيد ظروف الطرف البارد أيضًا من خطر التآكل في درجات الحرارة المنخفضة.
يرجى مراعاة هذه الأسئلة قبل الموافقة على المواد:
هل يتعرض الأنبوب لمواد كيميائية أكالة، أو رطوبة، أو ملح، أو نواتج احتراق؟
هل يمكن أن تتراكم الرواسب بين الزعانف وتعيق تدفق الهواء؟
هل ستتعرض المعدات لدورات حرارية متكررة؟
هل مواد الأنابيب والزعانف متوافقة مع عملية اللحام المحددة؟
هل هناك حاجة إلى طلاءات خاصة أو عمليات فحص أو إجراءات تنظيف؟
تُعدّ توافقية المواد مهمة عند الوصلة وكذلك بين المعادن الأساسية. اطلب من الموردين تحديد مواد الأنابيب والزعانف، وإجراءات التصنيع، وأي قيود ذات صلة بالبيئة المقصودة.
أأنبوب الزعنفة المسننةقد تناسب بعض التطبيقات التي تعمل على جانب الغاز، لكن هندسة الزعانف وحدها لا تكفي لحل مشاكل التآكل أو التلوث. ويظل اختيار المواد وتخطيط الصيانة أمرين أساسيين.
4. ما هي فحوصات الجودة التي يجب على المشترين طلبها قبل الموافقة على المورد؟
لا تكفي أوصاف المنتجات وحدها لتحديد مدى ملاءمتها. ينبغي على فرق المشتريات تحديد معايير القبول قبل الطلب والتحقق من قدرة المورد على توفير مواد قابلة للتتبع، وعمليات تصنيع قابلة للتكرار، وسجلات فحص مناسبة.
لأنابيب الزعانف الملحومةقد تشمل فحوصات الجودة ما يلي:
الفحص البُعدي:تحقق من قطر الأنبوب، وسمك الجدار، وارتفاع الزعانف، وسمك الزعانف، والخطوة، والطول الإجمالي.
فحص اللحام:حدد فحوصات تثبيت الزعانف واستمرارية اللحام وفقًا للمواصفات المتفق عليها.
التحقق من المواد:مراجعة شهادات المواد وسجلات التتبع الخاصة بمواد الأنابيب والزعانف.
متطلبات الاختبار:حدد اختبارات الضغط المناسبة، والفحص غير المدمر، والفحوصات الأخرى المطلوبة في التصميم.
الحالة البصرية:تحقق من وجود زعانف تالفة، أو تباعد غير منتظم، أو تشوه، أو تآكل، أو تلف ناتج عن التعامل.
الوثائق:تأكد من تقارير الفحص، وشهادات اختبار المواد، والعلامات، والتعبئة والتغليف، وسجلات التسليم.
تختلف المتطلبات باختلاف التطبيق والمعيار ومواصفات الشراء. لا تفترض أن كل منتج يتطلب اختبارات متطابقة. اتفق على خطة الفحص مع فريقي الهندسة والجودة قبل بدء الإنتاج.
عند تقييمأنبوب ذو زعانف حلزونية ملحومةفعلى سبيل المثال، ينبغي على المشترين التحقق من تطابق المسافة بين الشفرات وأبعاد الزعانف وجودة التثبيت مع الرسومات المعتمدة. وينطبق المبدأ نفسه على جميع التكوينات: يجب أن تكون معايير القبول قابلة للقياس وموثقة.
5. كيف يمكن للمشترين تحقيق التوازن بين نقل الحرارة والصيانة والتكلفة الإجمالية؟
قد لا يضمن السعر الأولي الأقل أقل تكلفة إجمالية. كما أن التصميم ذو الأداء العالي في نقل الحرارة قد يؤدي إلى انخفاض مفرط في الضغط أو صعوبة في التنظيف. وقد يكون التصميم الأكثر متانة أكثر اقتصادية على المدى الطويل إذا قلل من الصيانة وفترات التوقف غير المخطط لها.
عند تقييممبادل حراري ذو أنابيب مزودة بزعانف، ضع في اعتبارك استهلاك الطاقة، وتكرار التنظيف، وقطع الغيار، والفحص، وعواقب عمليات الإغلاق غير المتوقعة.
استخدم قائمة التحقق هذه لمقارنة عروض الموردين:
تأكد من أن التصميم المقترح يفي بمتطلبات الحمل الحراري.
قارن بين تقديرات انخفاض الضغط وظروف التشغيل.
مراجعة إمكانية الوصول إلى أماكن التنظيف وسلوك التلوث المتوقع.
تحقق من وقت التسليم، والقدرة التصنيعية، وإمكانية التتبع.
قم بتقييم شروط الضمان والدعم الفني.
قارن تكلفة دورة حياة المنتج بدلاً من سعر الشراء فقط.
بالنسبة لمشاريع الغلايات،أنابيب مزودة بزعانف للغلاياتينبغي تقييمها وفقًا لظروف التشغيل المحددة وخطة الصيانة، وليس اختيارها بناءً على مساحة السطح أو سعر الوحدة فقط.
يمكن اعتبار بيلاي مصدراً محتملاً للصناعةأنابيب الزعانف الملحومةينبغي على المشترين التأكد من المواصفات المتاحة، ومواد الأنابيب والزعانف، والحدود البُعدية، وضوابط جودة اللحام، ونطاق الفحص، والوثائق المطلوبة، وذلك وفقًا لمواصفات المشروع. كما أن تقديم بيانات التشغيل والرسومات بوضوح في مرحلة تقديم العروض يُسهم في مواءمة العرض مع الخدمة المطلوبة.
الأسئلة الشائعة
ما هي استخدامات الأنابيب ذات الزعانف الملحومة؟
تعمل هذه الأنابيب على زيادة مساحة سطح نقل الحرارة، وتستخدم في المبادلات الحرارية الصناعية والغلايات ومعدات استعادة الحرارة المهدرة حيث يمكن للأسطح الممتدة تحسين نقل الحرارة.
متى ينبغي على المشترين اختيار أنبوب الزعانف الملحومة عالي التردد؟
ضع هذا التصميم في الاعتبار عندما يتطلب المشروع ربطًا مستمرًا بين الزعانف والأنابيب، وعندما يكون المورد قادرًا على تلبية معايير الهندسة والمواد والفحص المحددة. ويعتمد الاختيار النهائي على ظروف التشغيل ومتطلبات المشروع.
ما الفرق بين أنبوب الزعانف الحلزونية الملحومة وأنبوب الزعانف المسننة؟
تتبع الزعنفة الحلزونية مسارًا حلزونيًا متصلًا حول الأنبوب، بينما تحتوي الزعنفة المسننة على انقطاعات على طول حافتها. يمكن أن تؤثر هذه الاختلافات على سلوك التدفق، وانخفاض الضغط، والترسبات. يعتمد الاختيار على الأداء الحراري ومتطلبات الصيانة.
هل الأنابيب المزودة بزعانف مناسبة لجميع تطبيقات الغلايات؟
لا. يجب فحص المواد وتصميم الزعانف ودرجة الحرارة والضغط وتركيب غازات المداخن والمعايير المعمول بها لوظيفة الغلاية المحددة.
